M17-KOR[ M17 모드 ] 리플렉터 사용법

안녕하세요?

M17 교신(사용법) 및 리플렉터 사용법 입니다.

필요한 부품(?)은

ㅇ 라즈베리파이 3 급 이상 아무거나 1개

ㅇ SD 카드(8GB 또는 16GB) 1개

ㅇ 외장 USB 사운드카드 1개

ㅇ 외장 스피커(컴퓨터용으로 아무거나) 1개

ㅇ 콘덴서 마이크 1개



1. M17 에 대한 자세한 설명 및 사용법은

http://cafe.daum.net/DMRcafe/EcEm/121 여기에 있습니다.



2. M17 리플렉터는 여러분이 많이 사용하고 계신 DSTAR 리플렉터와 사용법이

비슷 합니다.

현재 우리나라(한국)에 M17 리플렉터는 "M17-KOR" 이 있습니다.

M17-KOR 데시보드는 http://m17-kor.dvham.com 입니다.

밑 화면은 M17-KOR 데시보드 화면 입니다.

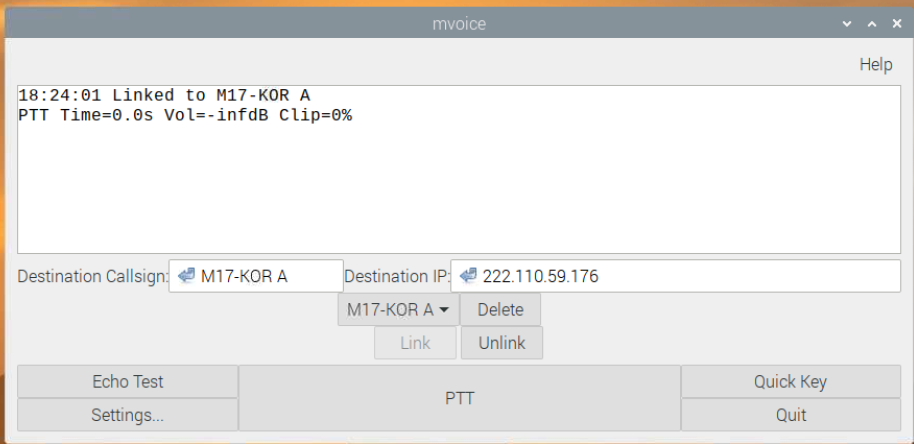

3. M17 사용법은 라즈베리파이에 USB 사운드카드를 연결하여 마이크와 스피커로 사용하고

M17 프로그램을 실행하면 다음과 같은 화면이 표시 됩니다.

여기서 M17-KOR A, M17-KOR B, M17-KOR C 등은 DSTAR 와 같은 방(?) 개념 입니다.

ㅇ LINK 는 연결할때 클릭하고

ㅇ UNLINK 는 연결을 끊을때 사용 합니다.

ㅇ ECHO TEST 는 ECHO TEST 를 할때 사용합니다.

ㅇ PTT 는 송.수신을 전환할때 한번씩 클릭 하면 됩니다.

ㅇ Settings 는 설정화면 입니다.

다음 화면과 같이 설정한후 Okay 를 클릭하면 됩니다.

Audio 화면은 USB 사운드 카드를 선택 합니다.(저는 USB 사운드 카드 없이 설정한 것 입니다.)

라즈베리파이 기본 사운드

USB 외장 사운드카드

만약 M17 교신 화면이 없어 졌거나 또는 "Quick key"을 클릭하여

M17 교신 화면이 없어 졌을때는 아래 화면(바탕화면)에서

"M17"를 더블 클릭합니다.

다음으로 아래 화면에서 "Execute" 를 클릭하면 M17 교신 화면이

표시 됩니다.



여러분도 한번 도전해 보시고 M17에서 만나기 기대 합니다.

M17 모드로 교신 할 수 있는 프로그램 입니다.

하드웨어 무전기 대신 사용하는 소프트웨어 무전기(?)라고 보시면 됩니다.

프로그램은 압축을 푸신후(해제 한후) SD카드에 구은후 사용하시면 됩니다.

SD카드는 16GB 용량을 사용 하십시요.



PS :

이미지화일은 여기에 있습니다.

https://www.dropbox.com/preview/M17-KOR-8GB.egg?role=personal

또는 hopeseoul@naver.com 으로 메일 주시면 이미지화일을

보내 드리겠습니다.





de HL1RR/LIM 73 !!
